[ 네트워크 ] 11. Transport layer : UDP(2)

Checksum

📌 목적

 Segment 전송 도중에 데이터에 에러가 났는지 감지하기





보낼 땐 5 , 6 의 값이 들어가서 sum이 11 이었다.

      > Sum에 11을 담아서 보냄



받았을 땐 4 , 6 값이 있었는데

      > 받은 Sum 11이랑 계산해본 10이랑 비교

      > 값이 다르다 = 전송 도중에 에러가 발생했다.





Sender)

- Segment에 Sum ➡️ 1의 보수로 변환 ➡️ Checksum 담아서 보내기





Receiver)

- 받은 Segment에 있는 Checksum이랑

  계산한 Checksum 비교하기





예제)



문제 없는 경우





이러면 문제가 없는데

문제를 만들어보자

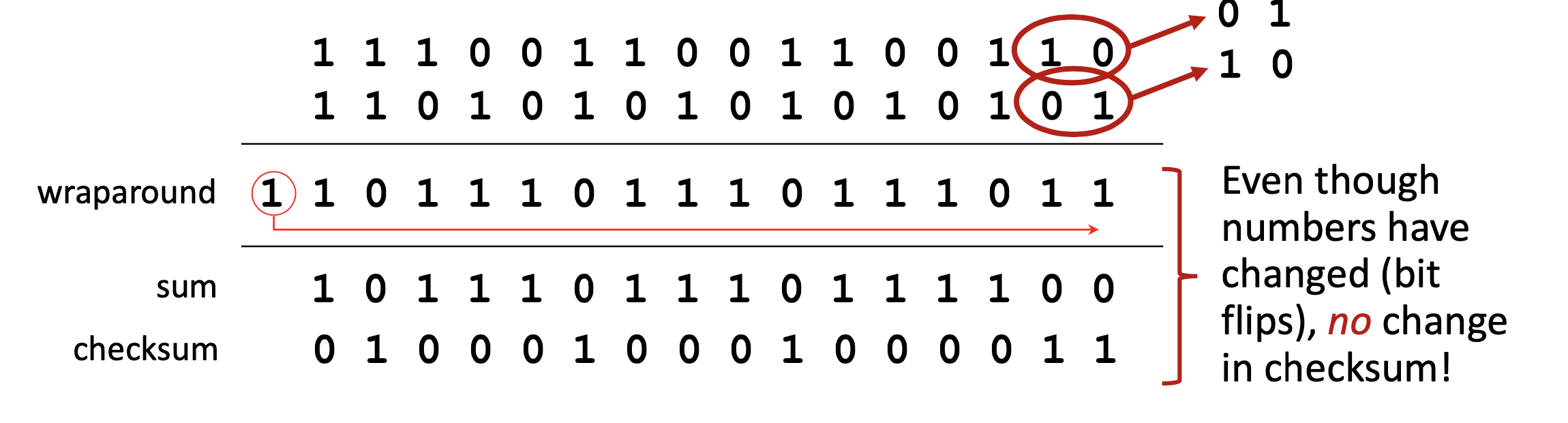

뒤에 두 자리가 10 에서 01로 바뀌고 , 01이 10으로 바뀌었다고 해보자



데이터는 바뀌었지만 Sum이나 Checksum은 바뀌지 않았다.



이 예시처럼 서로 같은 영역에 같은 형식으로 바뀌었을 때는 (교체 느낌)
데이터는 바뀌었지만 checksum으로 감지가 되지 않을 수도 있다







* checksum이 UDP에서만 쓰이는 건 아니다.



---

Principles of reliable data transfer



Reliable data transfer 상황에서는

Data가 항상 올바르게 전송되기 때문에 크게 고려할 게 없다.



왼쪽이 우리가 구상하는 reliable 전송이고

오른쪽이 실제로 작동하는 reliable 전송이다.



unreliable한 channel을 통해서 주고받지만

channel 앞뒤로 reliable 한지 확인하는 단계가 있다.



해당 단계에서는 Data Loss, Corrupt, Reorder data 에 관한 작업을 거친다.





---

Sender와 Receiver 측의 Reliable Data Transfer (rdt) 프로토콜을 점진적으로 만든다고 해보자.

Sender가 Receiver에게 데이터를 보내는 상황이라고 생각하자.



돌아가는 방식은 아래와 같다.

= 위에 일이 일어나면, 아래 일을 실행한다.



[ 전제 조건 ]

Sender는 Receiver가 100% 정확히 받았다는 사실을 확인해야

다음 패킷을 보낸다.



> 만약에 error가 나면 어떻게 함?

다시 보내달라고 말하든지, Sender가 눈치껏 다시 보내줘야한다.









여러 버전이 있어도 기본적인 작동 방식은 다음과 같다.







흐름은 다음과 같다.



1. Sender Application 계층 에서 rdt_send() 명령어 실행

2. Transfer 계층에서 프로토콜을 이용하여 udt_send()로 패킷 전송

3. rdt_rcv() 를 통해 Receiver의 Transfer 계층에서 패킷을 받음

4. deliver_data() 를 이용해 Receiver Application 계층으로 보냄





---

rdt 1.0



완벽하게 안정적인 통신이다.

- Bit error 없음

- Packet loss 없음



---

rdt 2.0

: bit error가 발생할 수 있는 Channel을 사용한다.

따라서 error가 발생했을 때 커버하는 부분을 추가해야 한다.



사람끼리 대화 중에 소통이 잘 안 되면 어떻게 하나?

➡️ 다시 말해달라



패킷도 똑같다. Error가 발생했을 때

- 다시 요청해서 받든지

- Sender에서 알아차리고 다시 보내주기



여기에서 서로 제대로 받았는지 확인하는 과정에서 쓰이는 게

ACKs ( acknowledgements ) 이다.

➡️ Receiver가 Sender에게 패킷을 잘 받았고, 문제가 없다고 전달하는 것



반대로 Sender에게 해당 패킷이 문제가 있다고 알려주는 것이

NAKs( Negative acknowledgements ) 이다.

➡️ 이 경우에는 Sender가 다시 패킷을 보내준다.



여기에서도 위와 마찬가지로 아래와 같은 전제를 가지고 간다.



---

Sender와 Receiver 의 행동
기본적인 형태



Sender

1. 보내기

Application Layer에서 Transport Layer로 Data를 보낸다.

  ➡️ Transport Layer에는 Data와 Checksum을 포함한 패킷을 만든다.

  ➡️ udt_send를 통해 Receiver에게 패킷을 보낸다.







2. 정상적으로 받았다는 메시지 받기

Case1 )

다른 쪽에서 넘어온 데이터를 받았음 && 뜯어보니 제대로 못 받았다 (=NAK) 는 패킷

            ➡️ udt_send()로 필요한 패킷을 다시 보내준다.





Case2 )

다른 쪽에서 넘어온 데이터를 받았음 && 뜯어보니 제대로 받았다 (=ACK) 는 패킷

            ➡️ Action None



---

Receiver

- 받은 패킷 확인



case 1) Corrupt

Sender로 부터 패킷을 받음 && Corrupt 패킷임

            ➡️ udt_send로 NAK라는 걸 알려줌





case 2) No error( or no Corrupt)

Sender로 부터 패킷을 받음 && Non - Corrupt 패킷임

            ➡️ 패킷에서 데이터 추출

            ➡️ Application 계층으로 Data 전달

            ➡️ Sender에게 ACK 보냄





📌 한계점

- ACK/NAK 에 Error가 생기면 답이 없다.



- 그냥 재전송하기에는 중복되는 데이터들이 쌓인다.



✅ 해결법

- ACK/NAK가 Corrupt 되었다면, 현재 패킷을 재전송한다.

- Sender가 패킷에 순번을 붙여서 보낸다.

- Receiver는 중복된 패킷을 버린다. (Application Layer로 보내지 않음)



이를 위해 Stop and wait 방법을 사용한다.



---

rdt 2.1

위에 2.0에서 구상한 해결법을 사용한다.



Sender

1. 보내기



Application Layer에서 Transport Layer로 Data를 보낸다.

  ➡️ Transport Layer에는 Data와 Checksum , 0번 flag 를 포함한 패킷을 만든다.

  ➡️ udt_send를 통해 Receiver에게 패킷을 보낸다.





2. 정상적으로 받았다는 메시지 받기

Case1 )

다른 쪽에서 넘어온 데이터를 받았음 && ( 뜯어보니 제대로 못 받았다 (=NAK) 는 패킷 or Corrupt )

            ➡️ udt_send()로 필요한 패킷을 다시 보내준다.



Case2 )

다른 쪽에서 넘어온 데이터를 받았음 && ( 뜯어보니 제대로 받았다  (=ACK) &&  Non- Corrupt )

            ➡️ Action None.







이번엔 flag를 1로 바꿔서 다시 주고받고함.



---

Receiver

- 받은 패킷 확인



case 1) Corrupt

Sender로 부터 패킷을 받음 && Corrupt 패킷임

            ➡️ udt_send로 NAK , Checksum을 담아서 잘못된 걸 알려줌





case 2) No error

Sender로 부터 패킷을 받음 && NonCorrupt 패킷임&& [ 패킷의 flag = 0 ]    ( 줄 때랑 받을 때 조건 하나씩 더 붙음 )

            ➡️ Data를 Extract하고

            ➡️ Application Layer로 보낸다.

            ➡️ ACK 와 checksum을 담아서 보낸다.





📌 알아둘 것

- rdt 2.1 에서는 Flag 를 보고 한 번 더 판단을 거친다.

  > 이전 패킷/현재 패킷 중에 어느 패킷이 필요한지 판단하기 위함



- Sender : Stop and Wait으로 작동하기 떄문에

                Flag는 0,1로 충분하다.



- Receiver : 받은 패킷이 중복되는 Packet인지 확인해야한다.





>> 근데 Receiver는 자신이 특정 패킷에 대해 보내는 ACK/NAK이

      Sender한테 도착했는지 확인은 어떻게 함?







---

rdt 2.2

NAC Free

+ 몇 번째 Packet에 대한 ACK를 준다.

따라서 NAC이 없어도

줬다고 말한 거랑 받았다고 말한 게 다르면 에러



⬇️흐름은 이거임

송신자 : 0번 보내유
> 수신자 : 0번 받음, 0번 받았어유
> 송신자 : 확인. 1번 보내유
> 수신자 : 1번 받음, 1번 받았어유
...

근데 에러가 나는 경우는 이거임
...
송신자 : 1번 보내유
> 수신자 : 0번 받았어유





Sender

0번 받았어~라고 와야 할 패킷에

1번 받았어~라고 오면 에러임



2.1과 차이점을 잘 보자.

---

Receiver

0번 패킷을 받으면 [ 0번 + ACK + Checksum ]패킷을 만들어서 보낸다.

1번 패킷을 받으면 [ 1번 + ACK + Checksum ] 패킷을 만들어서 보낸다.



잘못됐는지 판단은 Sender에서 함



---

rdt 3.0

위에서 저렇게 해도 모자라다 싶었는지

최후의 수단을 씀



ACK를 '정해진 시간'동안만 기다림

해당 시간동안 ACK가 오지 않는다면, 다시 전송한다.



Sender



위에가 에러 없는 케이스

아래가 상세한 케이스



1. 보내기

- Application 에서 데이터 보냄

                 ➡️ 패킷 (0,데이터,chksum) 만든다.

                 ➡️ 보낸다.

                 ➡️ Start_timer



2. 정상적으로 받았다는 메시지 받기

case 1) 메시지를 받았음 , Corrupt이거나 1번으로 응답이 왔다

                 ➡️ 아무것도 안 함 (= Timeout 시켜서 다시 받으려고)



case 2) Timeout발생

                 ➡️ 다시 보낸다

                 ➡️ Start_timer



case 3) 메시지를 잘 받았고 && Non-Corrupt && 0에 대해 ACK 가 왔다.

                 ➡️ 타이머 멈춘다.



그 뒤엔 다시 패킷 seq를 1로 바꿔서 똑같이 진행











---

요약



GPT야 고맙다



(출처)

한동대학교 고윤민교수님 - 컴퓨터 네트워크
