논리 설계 17 (Flip-Flop)

Flip-Flop





--> Latch에서 CLK이 1일 때 작동했다면,

      Flip-Flop은 작동 시간이 다르다.



종류는

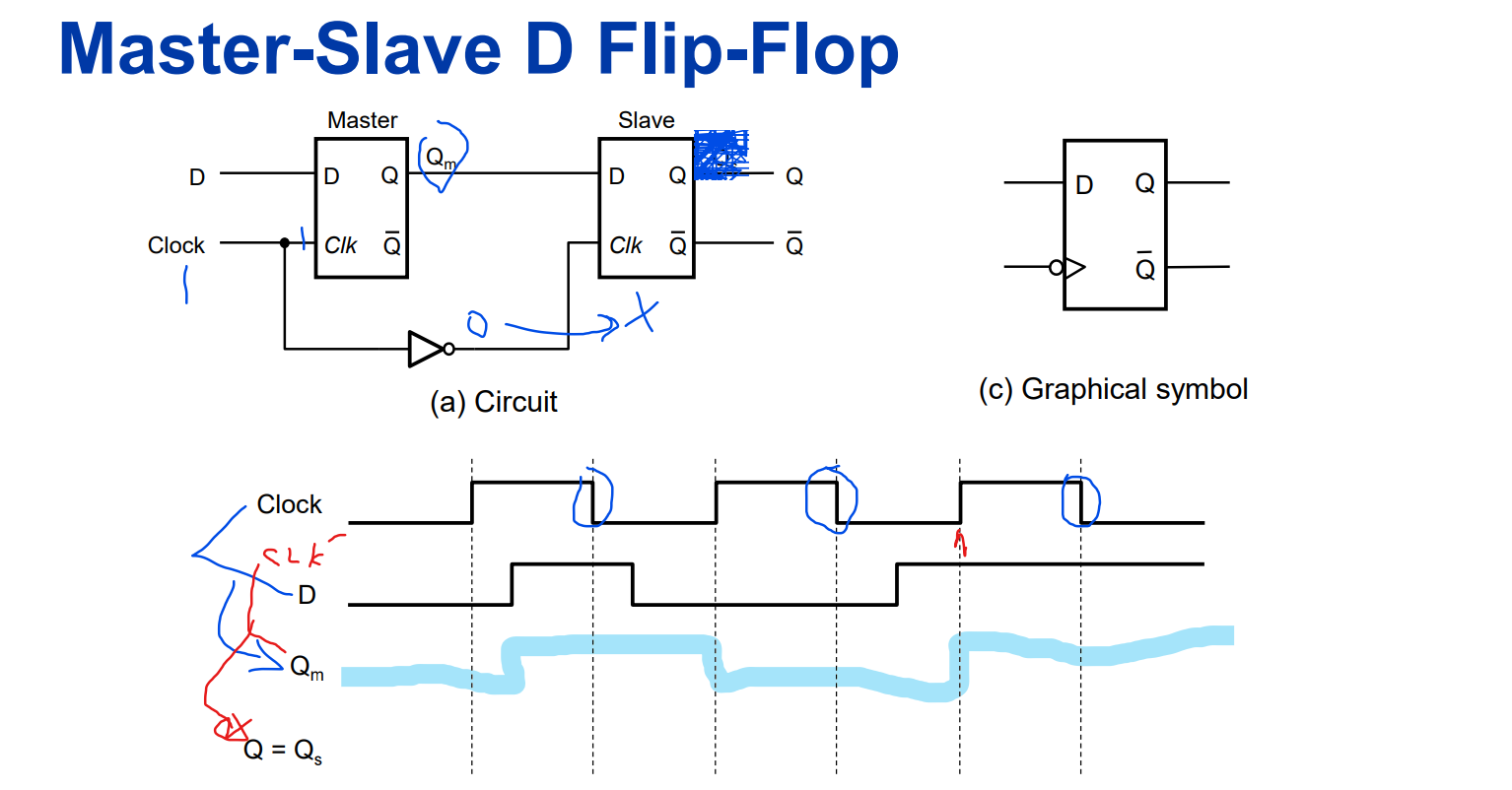

1)  master - slave f/f

2)  edge-triggered f/f

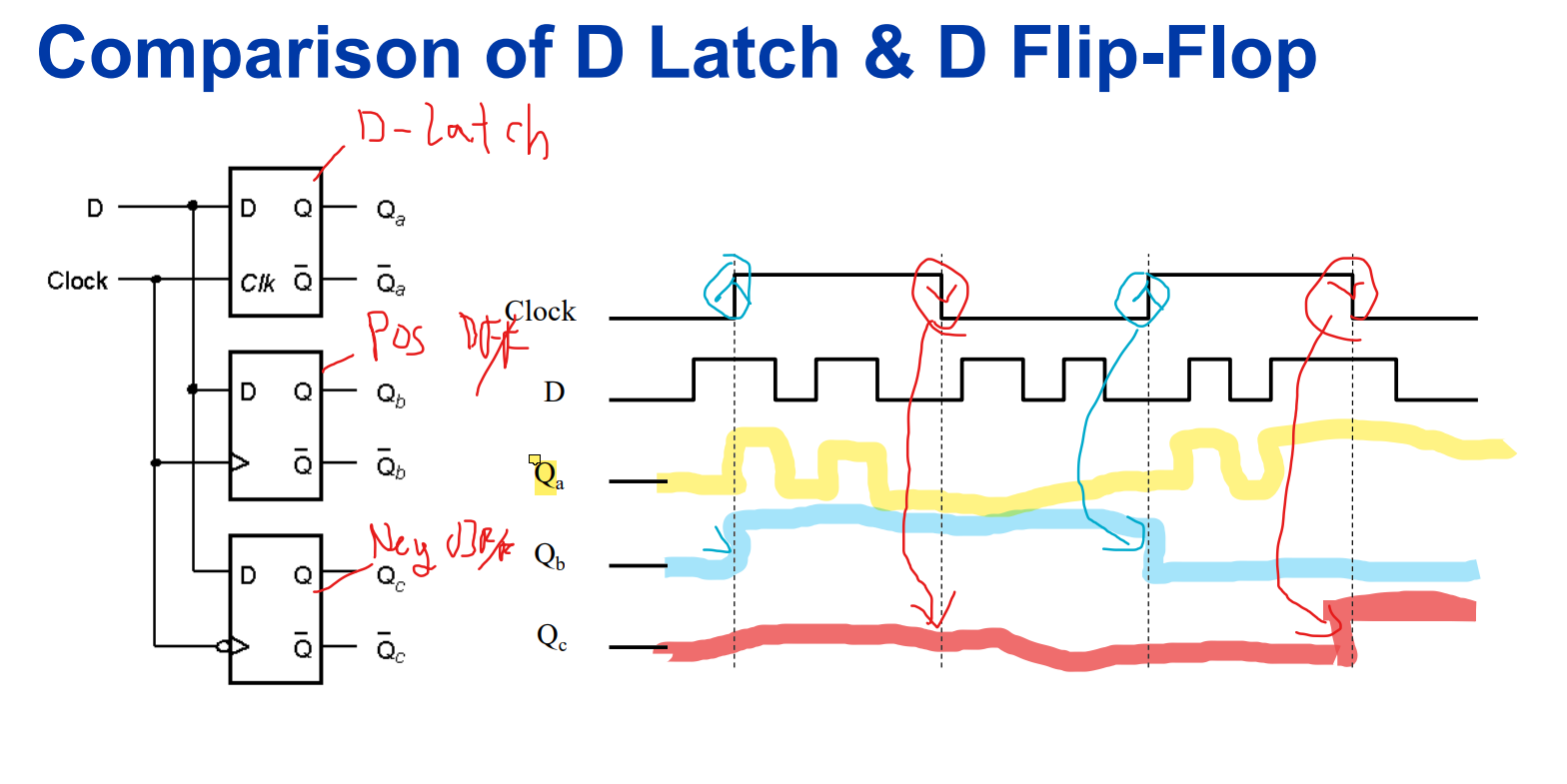

Flip-Flop같은 경우에는 상태가 올라갈 때 Positive-edge-triggered FF (Rising-edge, Leading-edge)

                                              or 내려갈 때 Negative-edge-triggered FF (Falling-edge, Trailing-edge)

                                              동작한다고 인식하고 작동한다.







CLK 이 1일 떈 SR에 대한 결과들이 output으로 들어감

CLK 이 0일 땐 X값이 Q 출력으로 전달됨



---

이거 강의 영상보고 다시 그리기
